關于空調底座彈簧減振器選型的幾點說明



空調底座彈簧減振器的準確選配、定位、安裝能很大程度提高減振效率,延長風機與電機的使用壽命。

由于風機、電機底座安裝要求高,且不同型號的排列組合多,致使其無法采用固定方式安裝減振器,也給其選項、定位帶來一定實際困難,我們金諾公司就解決此問題的方案作幾點說明。

確定減振器的選型一般分二個步驟進行。首先是裝置整體質心的求算,然后根據質心位置依據力矩補償原則進行定位。

一、多質點組合質心的求算

求算的理論基于知道每個部件的重心位置,選擇合適的參考點,并生成X-Y直角坐標系,確定每個部件的重心坐標。通過正交分解計算出每個部件關于X軸的力矩及關于Y軸的力矩。

力矩MX=力矩長度LX*質心重量(m

再分別將X軸和Y軸求和,得到X軸和Y軸的總力矩數,兩個數分別除以物體(各質點)的總質量,即又分別得到X軸向,Y軸向的質心坐標。

根據工程力學也可表示為:位于平面上點(Xiyi)處的質量為mii=123......)的幾個質點所構成的質點系質心的坐標(XcYc)的計算公式為

Xc=MX/m     Yc= MY/m


例如圖中 Xc=500X100+3000X200/300=2166.6

         Yc=1000X100+1000X200/300=1000

故該組合質心位于(2166.61000

更多質點求質心的方法類推。



二、彈簧最佳載荷的選配及底座定位

彈簧最佳載荷的選配需考慮彈簧剛度、變形量等要求,結合風機轉速選擇合適的運行重量參數,再根據載荷進行減振器的選配。

如設定風機轉速為1450,選擇運行重量系數為1.3,則上例中載荷總重量為(100Kg+200KgX1.3=390Kg,則各彈簧總載荷為390Kg

減振器的定位基于一個原則,即根據質心分解成X軸及y軸兩個維度,通過調整減振器載荷或調整接觸部反力(f)的力矩平衡。



以下各例建立在底框足夠有強度的基礎上推算的。

1.四個減振器

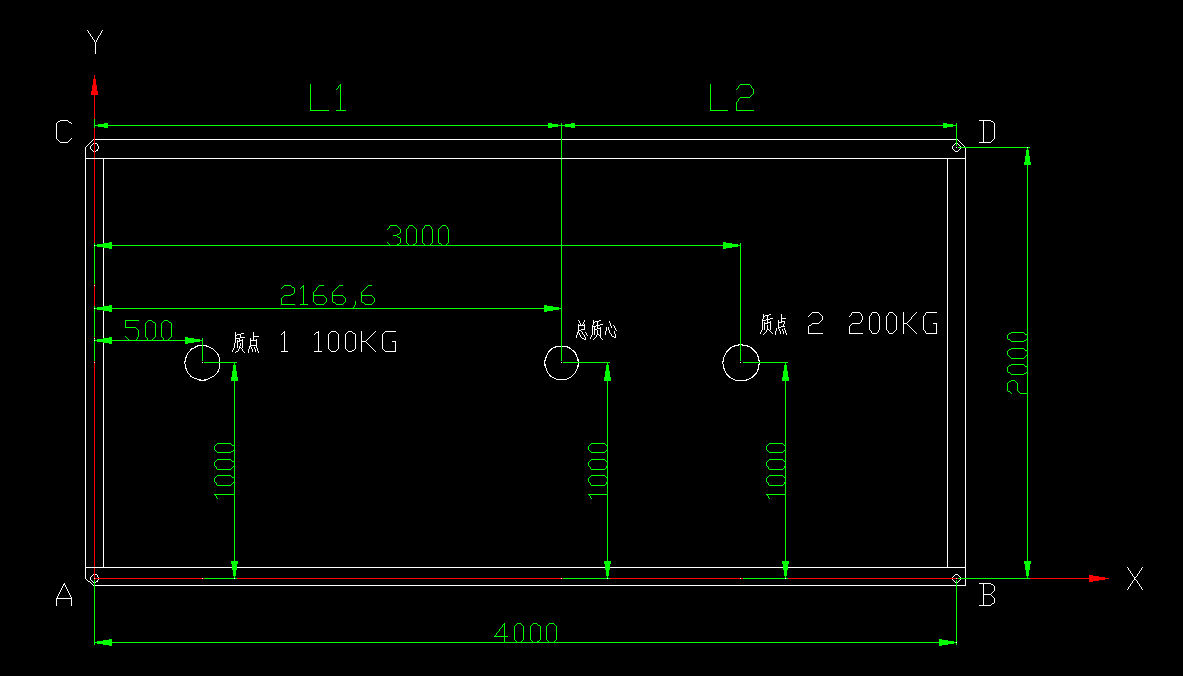

仍以上圖為例,


質心位于(2166.61000)對于Y軸向力矩相等,X軸則應以調整載荷為宜。

L1=2166.6            L2=1833.4

FAxL1=fBxL2       FA+fB=390kg/2

得到:FA=89.4Kg       fB=105.6Kg

AC點支撐部位力為87.4Kg,建議選型90Kg

BD點支撐部位力為105.6Kg,建議選型110Kg

2.六個減振器的搭配

在超過4個減振器的選型,一般使用相同型號的減振器,求算接觸部反力的力矩平衡點,得出減振器的相應位置。

如上圖中每個減振器配重為390/6=65Kg

則應滿足AC點的質心力矩總和與BDEF點質心力矩總和相等。

本例中Y軸不需考慮配重。

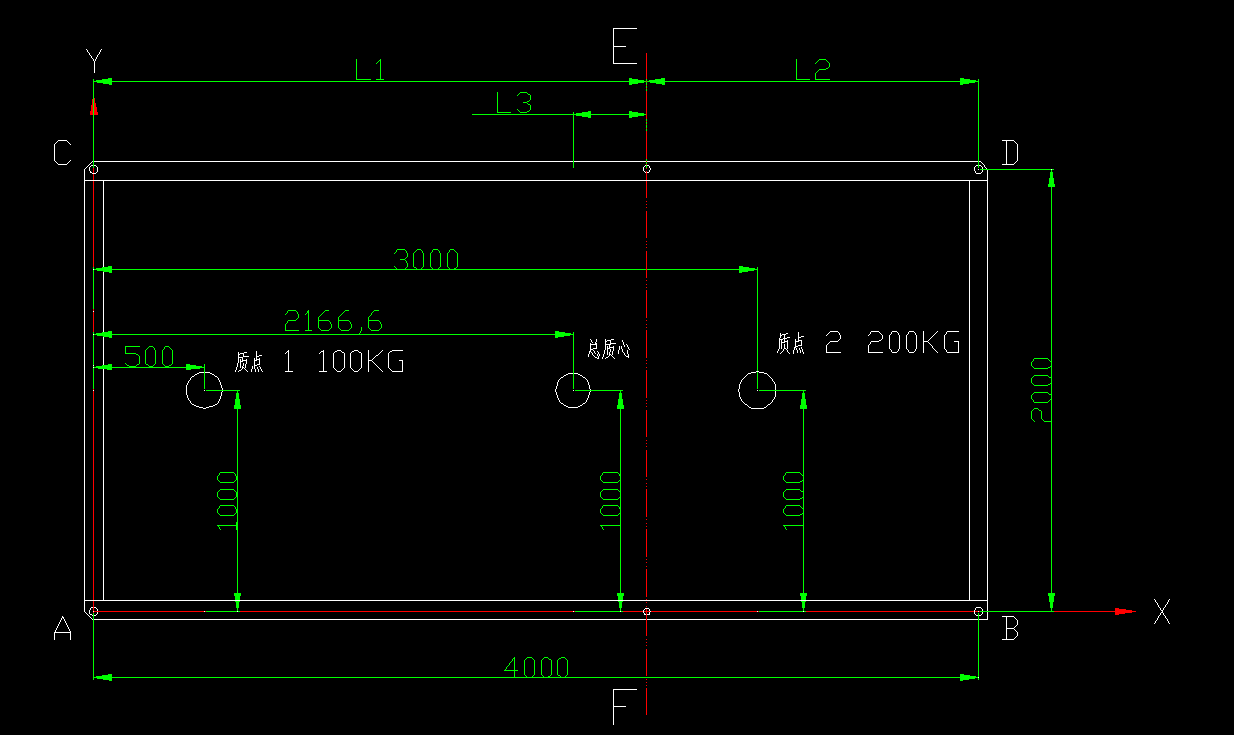

X軸向則應滿足

FcxL1=fE*L3 +fDxL2

由于同種類型減振器Fc=fE=fD

故應滿足L1=L2+L3   L2=333.2

E、F點應選擇在(2499.82000)(2499.80)處

以上兩例設定為Y軸向力矩相同,在實際應用中質心X,Y軸向不一定均分相同,亦可通過力矩補償原則進行選配,在此不再贅敘。
